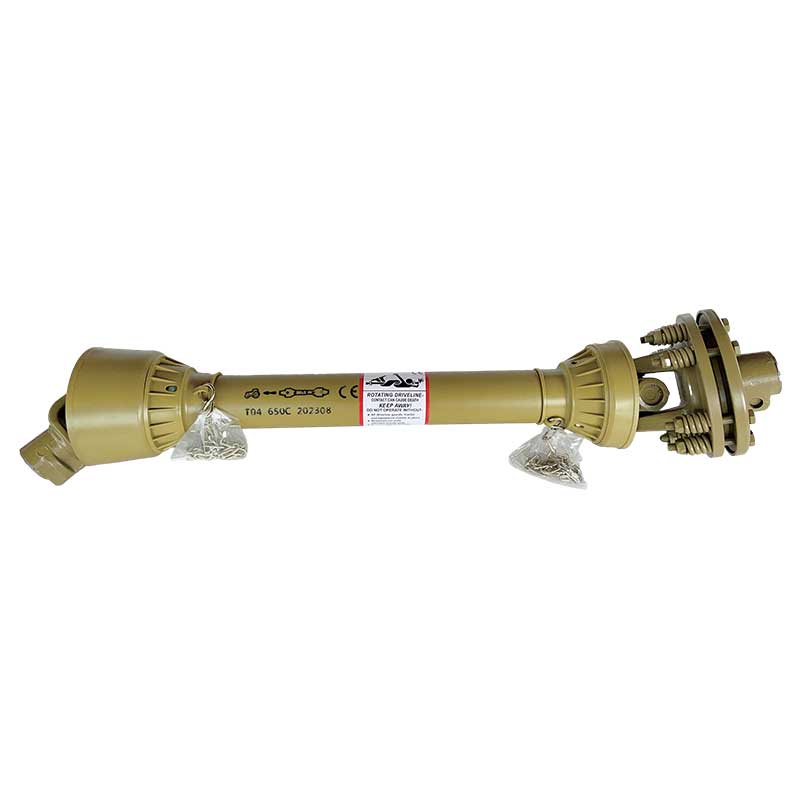

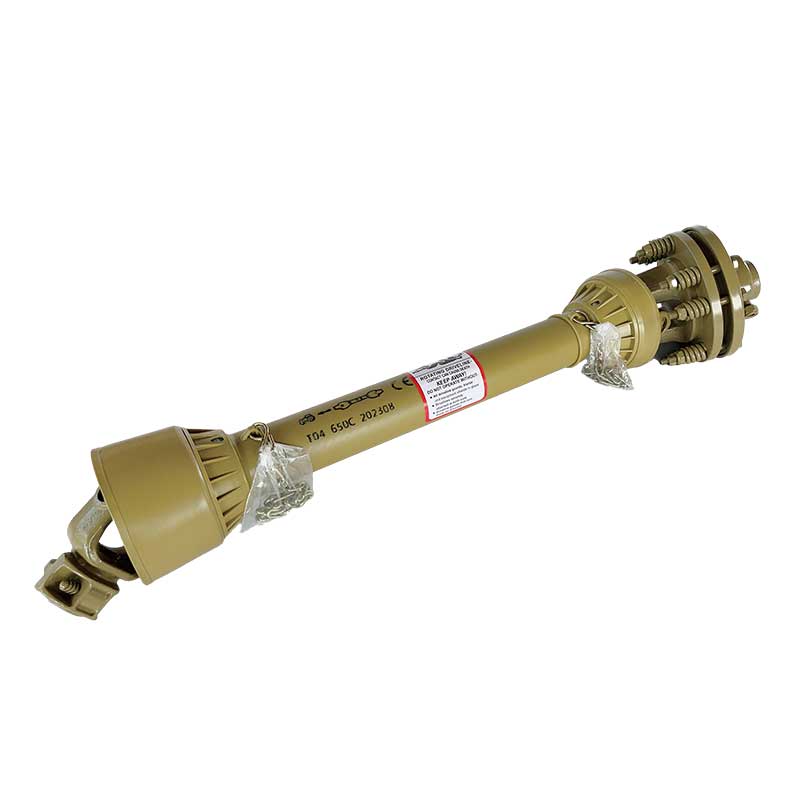

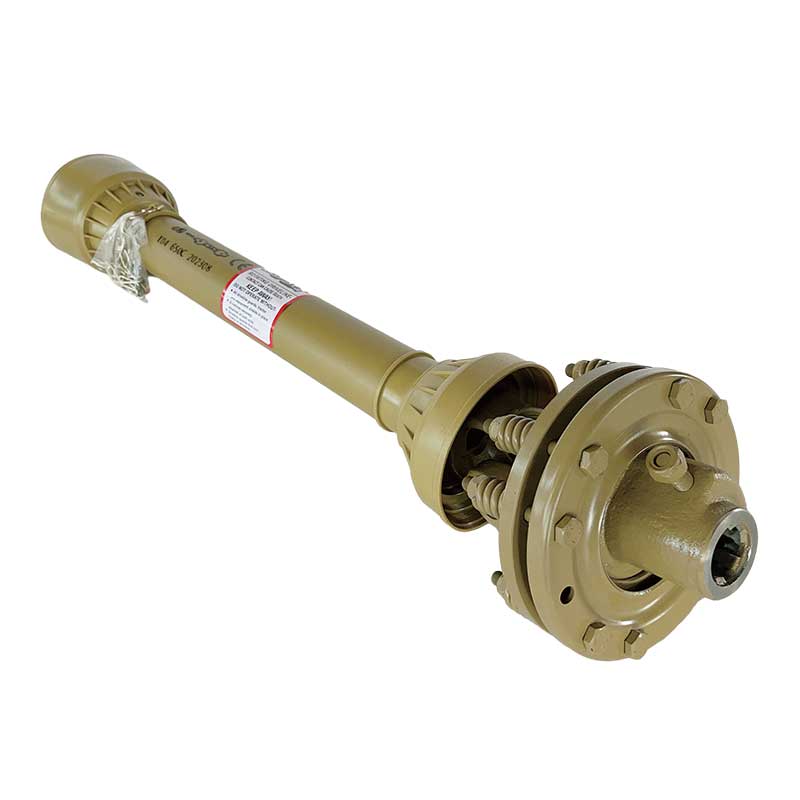

شفت PTO (Power Take-Off) در واگن مخلوط کن علوفه برای انتقال نیرو از تراکتور به مارپیچ، واحد اختلاط و سایر اتصالات روی واگن ضروری است. در نتیجه برای موتور تراکتور لازم است که واگن را به حرکت درآورد و آن را به بخش مهمی از عملکرد موفقیتآمیز و کارآمد ماشین تبدیل میکند. برای اینکه واگن میکسر تغذیه ایمن و قابل اعتماد کار کند، شفت PTO باید به درستی انتخاب و نگهداری شود.
یوغ در انتهای تراکتور |
6 یا 21 اسپلاین یوغ پین را فشار می دهند |
Endyoke را اجرا کنید |
6 پیچ فشار پین برشی پیچ نوع یوغ ; |
لوله ها |
لوله مثلثی یا لوله پروفیل لیمویی، لوله ستاره، لوله گرد |
گارد پلاستیکی |
زرد یا سیاه یا سفارشی |
حداقل طول کلی |
600-1800 میلی متر یا 27 "-60" . |
مفصل متقاطع |
T1،T2،T4،T5،T6،T7،T8،T9،T10 |
سرعت چرخش |
540 دور در دقیقه، 1000 دور در دقیقه |
طراحی: شفت PTO واگن مخلوط کن علوفه باید قوی، قابل اعتماد و قادر به تحمل بارهای سنگین و تنش های عملیاتی باشد.
مصالح ساختمانی: عموماً از لوله های فولادی با استحکام بالا و قطعات مقاوم در برابر خستگی، پیچش و بارهای خمشی ساخته می شود. شفت با دقت ساخته شده است تا اطمینان حاصل شود که واگن تراکتور و میکسر می توانند هر دو از نظر طول و قطر از آن استفاده کنند.
ویژگیهای ایمنی: بسیاری از شفتهای PTO برای واگنهای میکسر علوفه دارای ویژگیهای ایمنی مانند پینهای برشی یا مهرهها هستند که در صورتی که بار روی میکسر از یک سطح خاص بیشتر شود، شکسته یا بریده میشوند. این کار با کاهش خطر آسیب به تراکتور یا شفت PTO باعث عملکرد ایمن می شود.
شفتهای محرک PTO برای میکسرهای خوراک، خردکنها، تراکتورها، بیلرهای مربعی، بیلرهای گرد، حفاریهای پست حفر، و دیسکبینها با توجه دقیق به جزئیات و کنترل کیفیت دقیق طراحی شدهاند. کاربردهای مختلفی برای شفت PTO وجود دارد، مانند: قرقره ها، مخلوط ها، بیلرهای یونجه، بیل های حفره ای، ماشین های چمن زنی، دمنده های برف.
طول: طول شفت PTO با جدایی بین شفت ورودی واگن میکسر و شفت خروجی تراکتور تعیین می شود. برای تضمین این که شفت PTO دارای طول مناسب است و مطابق با هدف کار می کند، این فاصله باید دقیقا اندازه گیری شود.
دو اتصال جهانی به طور معمول در شفت PTO گنجانده شده است. این اتصالات امکان تنظیم زاویه را فراهم می کند و تراز واگن تراکتور و میکسر را حفظ می کند. برای به حداقل رساندن سایش و جلوگیری از آسیب، این مفاصل باید به درستی روغن کاری شوند.
پیچ و مهره برشی: پیچ برشی که برای شکستن آن در صورتی که وزن روی میکسر از یک آستانه خاص فراتر رود نیز معمولاً همراه با شفت PTO قرار می گیرد. در صورت گیر کردن یا اضافه بار، این به محافظت از تراکتور و محور PTO در برابر آسیب کمک می کند.
